Блок преобразования бпо-31





Блок БПО-31 предназначен для преобразования изменения сопротивления резистивных датчиков (термопреобразователей, сопротивления реохордов) по трехпроводной схеме подключения в унифицированный сигнал постоянного тока 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В.
Преобразователь может быть использован в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.
<h4>Комплект поставки</h4>

Блок преобразования БПО-31
Паспорт
Руководство по эксплуатации

<h4>Устройство и работа</h4>

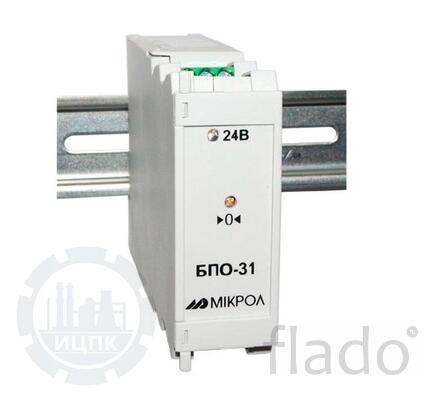

Блок конструктивно БПО-31 выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстие в передней панели корпуса.
Выбор входных сигналов осуществляется с помощью блоков перемычек расположенных внутри прибора. Питание блока осуществляется постоянным напряжением 24 В. Напряжение питания через диодный выпрямитель поступает на импульсный преобразователь, который формирует напряжение, необходимое для питания блока и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.
<img alt="Рис.1. Габаритный чертеж блока преобразования БПО-31" src="//ris.1.-gabaritnyy-chertezh-bloka-preobrazovaniya-bpo-31.jpg" width="400" height="198"><em>Рис.1. Габаритный чертеж блока преобразования БПО-31</em>
<h4>Маркировка и пломбирование</h4>
Маркировка блока выполнена согласно ГОСТ 26828 на табличке с размерами согласно ГОСТ 12971, которая крепится на боковой стенке корпуса блока. На табличке нанесены такие обозначения:

товарный знак предприятия-изготовителя;
наименование блока;
условное обозначение;
обозначение исполнения;
порядковый номер блока по системе нумерации предприятия-изготовителя;
год и квартал изготовления.

<h4>Гарантия</h4>
Производитель гарантирует соответствие прибора техническим условиям ТУ У 33.2-13647695-008:2006. При не соблюдении потребителем требований условий транспортирования, хранения, монтажа, наладки и эксплуатации, указанных в настоящем руководстве, потребитель лишается права на гарантию.
